不易擊穿放電的電纜故障探測案例(十八)
時間: 2022-08-10 23:02 瀏覽次數:
電纜運行中發生電纜線路跳閘事故,線路中有兩個中間接頭(位置不詳),用兆歐表測量各相對地絕緣電阻為:A相90MΩ,B相10MΩ,C相10MΩ,診斷此電纜發生了多相高阻接地故障
一、故障線路情況描述及故障性質診斷

        線路名址:上海虹橋機場 電壓等級:10kV
        絕緣類型:油浸紙絕緣 電纜全長:584m
        運行中發生電纜線路跳閘事故,線路中有兩個中間接頭(位置不詳),用兆歐表測量各相對地絕緣電阻為:A相90MΩ,B相10MΩ,C相10MΩ,診斷此電纜發生了多相高阻接地故障,應選擇脈沖電流法測距。電纜敷設情況如圖 18-1所示。

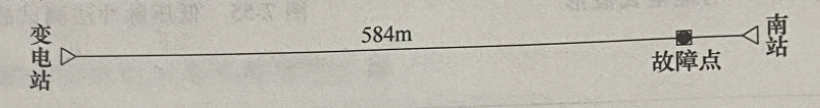

18-1 電纜敷設示意圖

圖18-1電纜敷設示意圖

二、電纜故障測試儀器

GDBN-G60一體化高壓信號發生器、GDBN-C2000電力電纜故障測距儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表、聽音器等。

三、故障測距與定位過程

        在變電站端,用低壓脈沖方式測電纜全長,A、B、C相對地的低壓脈沖反射波形都很相似,波形如圖 7-59 所示,測得電纜全長為584m。
然后用脈沖電流沖閃法通過B相對金屬護層測試,脈沖電壓在25kV以下時,故障點不正常放電,所得波形很亂,不好理解;當把脈沖電壓加到25kV以上時,故障點放電,得到圖18-3、圖18-4所示波形,其中圖18-3所示波形是在耦合器極性接反情況下測得的,從兩個波形圖上可以看出波形雖然可以分析了,但仍然很亂;然后在B、C相間施加高壓脈沖,得到圖 18-5 所示波形,這時波形簡單多了,確定故障點在距離變電站556m 處,離南站 28m。

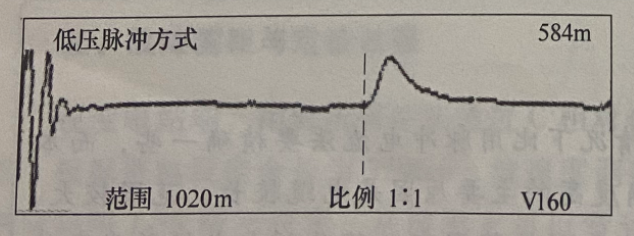

圖18-2 電纜全長波形

圖18-2 電纜全長波形

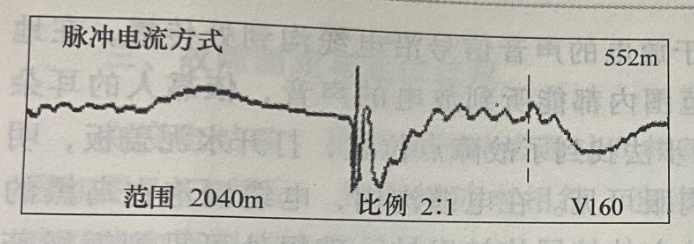

 圖18-3脈沖電流法測試B相故障波形

圖18-3脈沖電流法測試B
相故障波形(耦合器接反)

        故障點正好在機場跑道邊緣上,電纜路徑的地面上澆注了兩層比較厚的水泥,由于振動面積比較大,用聽音器聲測時,在其周圍8m范圍內聲音都很大,無法確定故障點的具體位置,后來用GDBN-D30的聲磁同步法定點,找到了聲磁時間差最小的點,但用戶考慮到開挖困難,沒把故障點挖開,而是繞過跑道重新敷設了一段電纜。

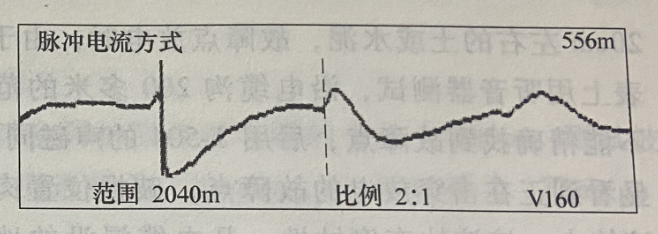

圖18-4 脈沖電流法測試C相故障波形

圖18-4 脈沖電流法測試C相故障波形(延時45μs)

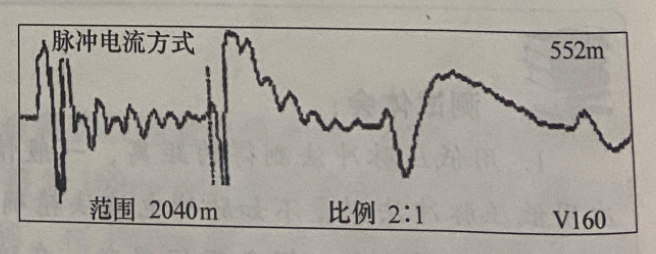

圖18-5 脈沖電流法測試B、C相間故障波形


圖18-5 脈沖電流法測試B、C相間故障波形(延時30μs)


測試體會:
在測多相對地故障時,如果通過相對金屬護層測得的波形太亂,不好分析,可在絕緣較低的兩相之間加高壓脈沖進行故障測距,得到的波形可能會好分析一些。
