不易續弧的電纜接頭故障探測案例(十三)
時間: 2022-07-30 23:12 瀏覽次數:
電纜線路在運行時發生了接地故障,分開電纜兩端同其他設備的連接后,絕緣測試時發現距車間內開關柜1m處被擊穿
一、故障線路情況描述及故障性質診斷

       線路名址:淄博鋼廠          電壓等級:6kV
       絕緣類型:XLPE 絕緣       電纜全長:795m
       電纜線路在運行時發生了接地故障,分開電纜兩端同其他設備的連接后,絕緣測試時發現距車間內開關柜1m處被擊穿,鋸掉這1m電纜后,用兆歐表測試電纜絕緣電阻為:A、C相對地為∞,B相對地為0;用萬用表測試B相對地絕緣電阻為20kΩ,診斷電纜仍然存在單相高阻接地故障。電纜敷設情況如圖13-1所示。

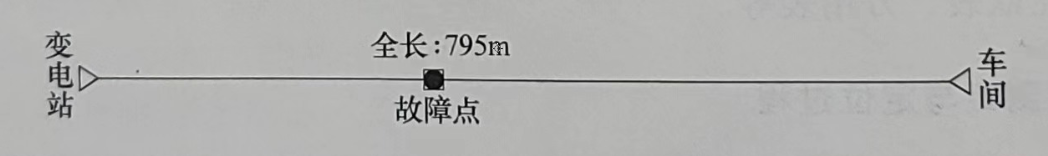

圖13-1 電纜敷設示意圖

圖13-1 電纜敷設示意圖

二、電纜故障測試儀器

      GDBN-G60電纜測試高壓信號發生器、GDBN-DC2000二次脈沖信號耦合器、GDBN-C2000 電力電纜故障測距儀、GDBN-D30電纜故障定點儀、兆歐表、萬用表等。

三、故障測距與定位過程

      在變電站,首先用GDBN-C2000 電力電纜故障測距儀的低壓脈沖方式,通過A、C相間測得電纜的全長為795m(波形未記錄),和資料基本相符。

      然后將 GDBN-G60電纜測試高壓信號發生器GDBN-DC2000二次脈沖信號耦合器與電纜故障相連接后,用GDBN-C2000 電力電纜故障測距儀的二次脈沖方式測試B相的故障距離。但測試中發現,故障點不能續弧,無法得到二次脈沖波形。
      于是拆掉GDBN-DC2000,通過GDBN-G60電纜測試高壓信號發生器向B相和金屬護層之間施加高壓脈沖信號,用脈沖電流法測得圖13-2所示故障波形,故障距離為385.2m。

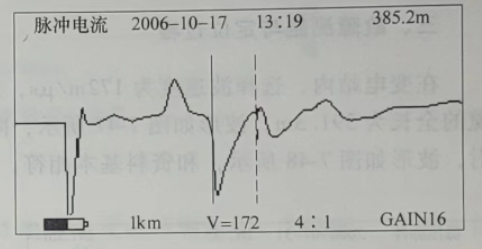

圖13-2脈沖電流法測試故障波形

圖13-2脈沖電流法測試故障波形
        將高壓信號發生器旋至周期放電方式,攜帶GDBN-D30電纜故障定點儀到380多米處定點時發現,該處是一電纜接頭,接頭處因外界施工而被裸露在外,接頭內正在放電,放電聲是一種持續的劈劈啪啪的聲音,不是梆梆的聲音,說明放電不是很充分,提高沖擊電壓后仍然如此??赡苁且蛲饨缡┕る娎|被扯動,接頭內部受傷所致。重新制作接頭后恢復供電。

測試體會:
      雖說接地電阻 20kΩ屬于高阻故障,但因故障點放電不充分或放電產生的弧光迅速熄滅,無法續弧,使得此高阻故障不能用二次脈沖法測試,應選用脈沖電流法測試該故障的故障距離。故障點在接頭處和故障點處浸在水里時,常發生這種情況。
